05 - Godel Scheduler：字节开源内部超大规模在离线统一调度器 - 任玉泉，字节跳动

演讲者为来自字节跳动的任玉泉，他向我们介绍了字节跳动内部基于 Kubernetes 的大规模在离线统一调度系统Godel Scheduler的研发背景、详细设计、内部实践以及后续开源的一系列规划。

Part 01: 研发背景

业务需要：解决离线两套系统混部导致的资源成本和效率问题。

成本：
- 资源成本：低利用率、高适配成本。
- 开发成本：重复工作多、适配成本高。
效率：
- 资源流转效率低
- 功能迭代效率低
运维：
- 压力大
开源产品不满足需求

Part 02: 详细设计

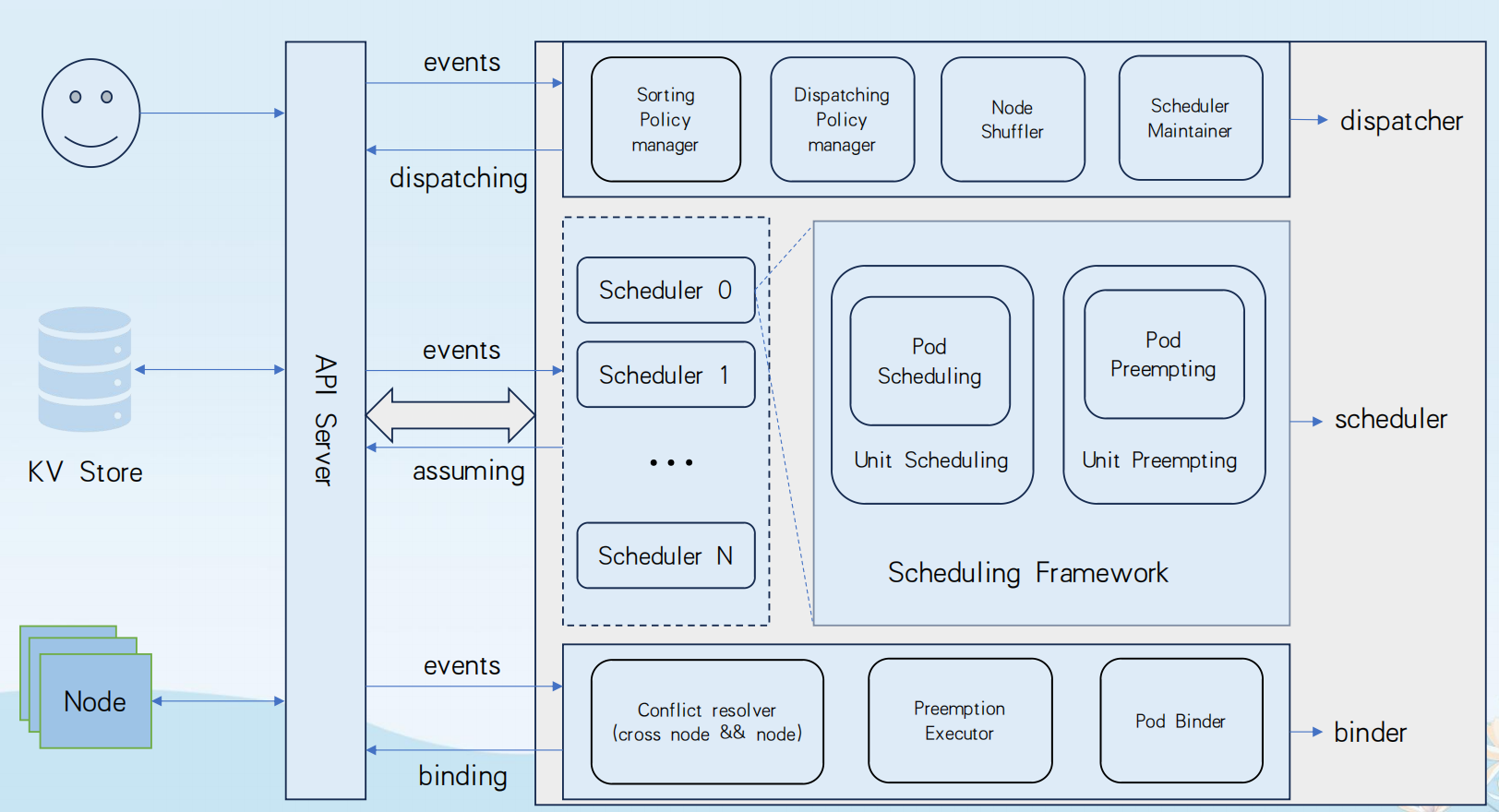

Godel Scheduler整体架构：利用乐观并发、两层框架、统一调度。

主要特点：

乐观并发：把最耗时的操作抽出来，并发执行，提升吞吐天花板。
两层框架：增强扩展性（“批”调度能力）的同时，进一步提升性能。
统一调度：在线任务，离线任务，一个调度器。
基于K8S系统：完全兼容K8S生态。

k8s scheduler调度器调度性能的上限在1k pods/s。在性能方面，原生 Kubernetes 默认调度器在 5000 个节点的集群中只能实现每秒 10个Pod 左右的调度吞吐量。
pod跟Node匹配在调度器中较为复杂。把这部分单独拆出来，单独成为组件scheduler，可以水平扩展。pod调度到节点和抢占框架，Scheduler Framework有多个阶段，每个阶段都是pluggabled。调度多组件横向扩展，会存在并发冲突的问题, 冲突的解决在binder这里收敛。
dispatcher和 binder之所以是单组件，设计之初承接量是比较小的，可以保证吞吐相对符合要求。dispatcher需要为pod选择合适的scheduler进行调度决策。
scheduler分两层调度，unit scheduling和 pod scheduling。每个scheduler都有自己的全局view 比如：离线业务 pod group gang语义的pod、ML训练任务job级别的语义、比如：训练池里的pod都在一个网段/交换机/机型。
把Pod的状态分成三部分，dispatcher获取到pending状态的pods,

Dispatcher：应用排队、分发、节点分区。

Dispatcher的作用是为不同的pod找到合适scheduler进行调度。

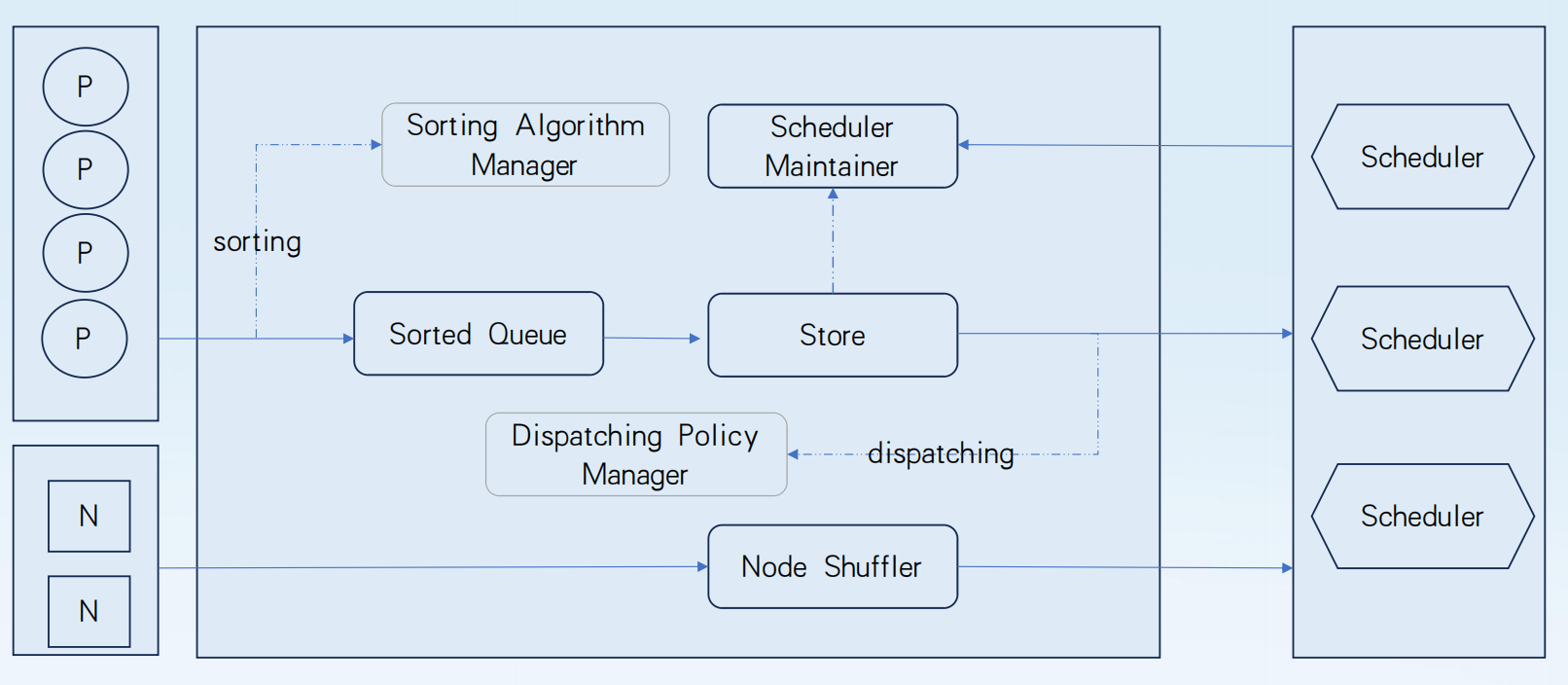

它主要由几个部分构成：Sorting Policy Manager, Dispatching Policy Manager, Node Shuffler, Scheduler Maintainer 和Reconciler。其中，

Sort Policy Manager: 主要负责对应用进行排队，现在实现了如下排队策略，如：FIFO，DRF/FairShare（没上生产环境）。后面会添加更多排队策略，如：priority value based等
Dispatching Policy Manager: 主要负责分发应用到不同的Scheduler实例，现阶段是默认策略：LoadBalance（根据scheduler的负载，去平衡负责），后面会增强该功能，做成插件化配置模式；比如：gang pod group需要保证里面的pod都分配到一个scheduler。
Node Shuffler：主要负责基于Scheduler实例个数，对集群节点进行Partition分组，每个节点在一个Partition里面，每个Scheduler实例对应一个Partition， Scheduler调度的时候会优先选择自己Partition节点，没有合适的情况下，才会去其他Partition节点。如果Node增删或者Scheduler个数变化，会基于实际情况重新分配节点；Partition规则现在是基于Scheduler个数平均分配，后面会增强，Partition策略可配置;
Scheduler Maintainer：主要负责对Scheduler实例状态进行维护，包括Scheduler实例健康状况，负载情况，Partition节点数等；

SortedQueue目前是一个FIFO队列，后续会抽象成Sorting PolicyManager。使用一个goroutine循环pop queue中的数据，分发到不同的scheduler。
Store缓存了调度器信息，后续会在主流程上游添加sorting policy和dispatching policy，抽象成对应的Manager。
目前scheduler maintainer和 store中都保存scheduler信息，后续会去掉store这部分，直接使用scheduler maintainer中的信息。

Scheduler：具体调度和抢占决策

Scheduler 主要负责为应用做出具体的调度和抢占决策，但是不真正执行（执行者是 binder）。

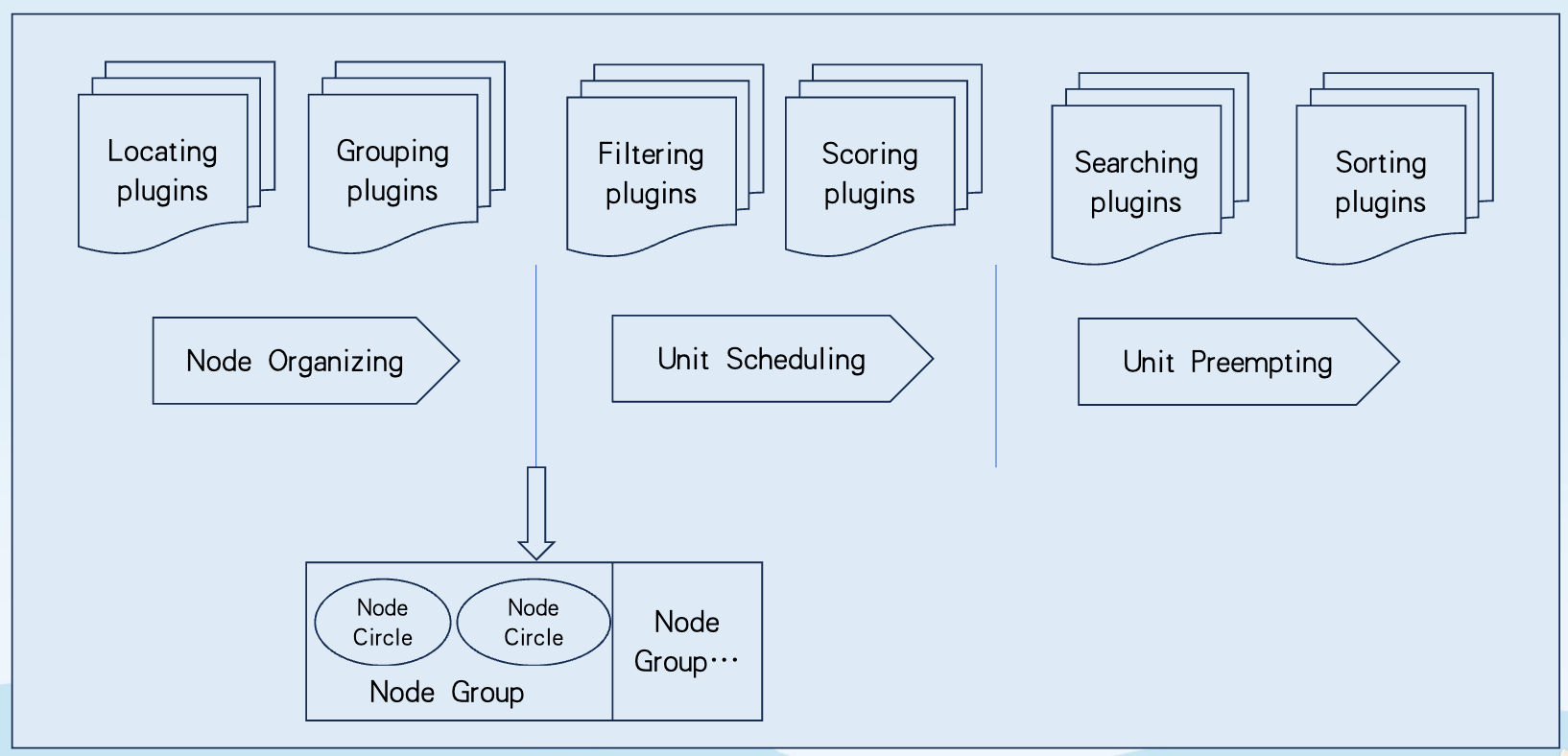

由两级框架组成： Unit scheduling framework 和 Pod scheduling framework。整个调度过程主要分为 3 大部分：Node Organizing， Unit Scheduling 和 Unit Preempting。

Node Organizing：过滤节点减少后续流程计算量，以及为节点进行排序。主要有两类插件：
- Locating plugins：基于应用，过滤掉不符合要求节点，比如： Local PV，DaemonSet Pods，Resource Reservation， Rescheduling 等，共同点是：可以基于应用信息，过滤掉大部分节点，减少后面流程计算量，提升调度吞吐；
- Node Grouping plugins：为通过 Locating plugins 的节点进行分组，比如：节点节点剩余资源量进行分组，或者基于 Job level affinity 里面的拓扑信息进行节点分组等，为的是能更快调度上或者获得更好的调度质量。
Unit Scheduling：基于应用请求，对通过 Node Organizing plugins 的节点进行匹配筛选和打分，类似 k8s Scheduler framework，Unit scheduling 阶段也有两类插件：
- Filtering plugins：基于应用请求，过滤掉不符合要求的节点；
- Scoring plugins：对上面筛选出来的节点进行打分，选出最合适的节点；
Unit Preempting：上面阶段无法调度，则会进入抢占阶段，尝试为待调度应用去抢占正在运行的应用实例。该阶段也有两类插件：
- Victim Searching：遍历集群节点，尝试搜索 victims （被抢占应用），看是否能找到节点和 victims；
- Candidates Sorting：如果上面步骤找到了合适的节点和 victims，则会为这些 victims 进行排序（节点粒度），选出最合适的节点和 victims；

存在Node Organizing的原因是，加快node的匹配过程。诸如:

daemonset pod通过node affinity去进行节点的过滤，但仍然需要遍历所有Node节点。
将vk场景的node匹配操作前置，加快node的匹配过程。

通常情况会把一个集群划作一个Node Group，还有一些其他的划分像同一个网段下的Node也划分一个Node Group。

Binder：冲突检查、抢占操作、应用绑定

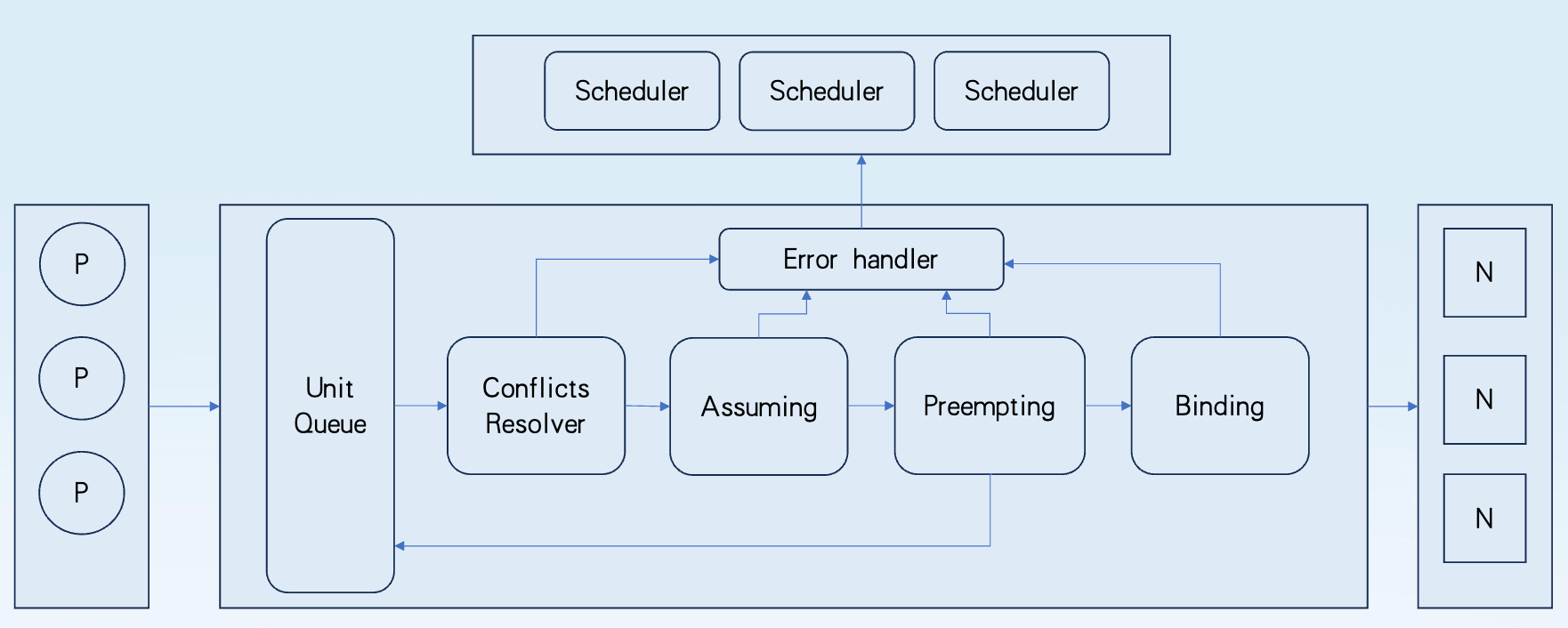

Binder 主要负责乐观冲突检查，执行具体的抢占操作（删除 victims），进行应用绑定前的准备工作，比如动态创建存储卷等，以及最终执行绑定操作。 Binder 主要有 ConflictResolver, PreemptionExecutor 和 UnitBinder 三部分组成。

ConflictResolver: 主要负责并发冲突检查，一旦发现冲突，立即打回，重新调度；
冲突检查分为两类：Cross node conflict resolver 和 Single node conflict resolver。
- Cross node conflict resolver: 负责检查跨节点冲突，比如：某个拓扑域调度限制是否仍然能满足等，由于该节点跨节点，Binder 必须串行执行；
- Single node conflict resolver: 单节点内冲突检查，比如：节点资源是否仍然足够等，该节点检查的逻辑限制在节点内部，所以不同节点的检查可以并发执行（unit 内 pods 调度到不同节点）；
PreemptionExecutorperator: 如果没有冲突，同时应用需要抢占，则执行抢占操作，删除 victims，等待最终调度；
- UnitBinder: 主要负责绑定前准备工作，比如：创建 volume 等，以及执行真正的绑定操作。现在的版本，Binder 里面还耦合了一个 PodGroup controller 实现，负责维护 PodGroup 的状态以及生命周期，后面会从 Binder 里面移除，独立成一个 Controller。

CrossNode的冲突检查，需要串行执行。
每一步的操作失败后，会打回，重新调度。

Part 03: 内部实践

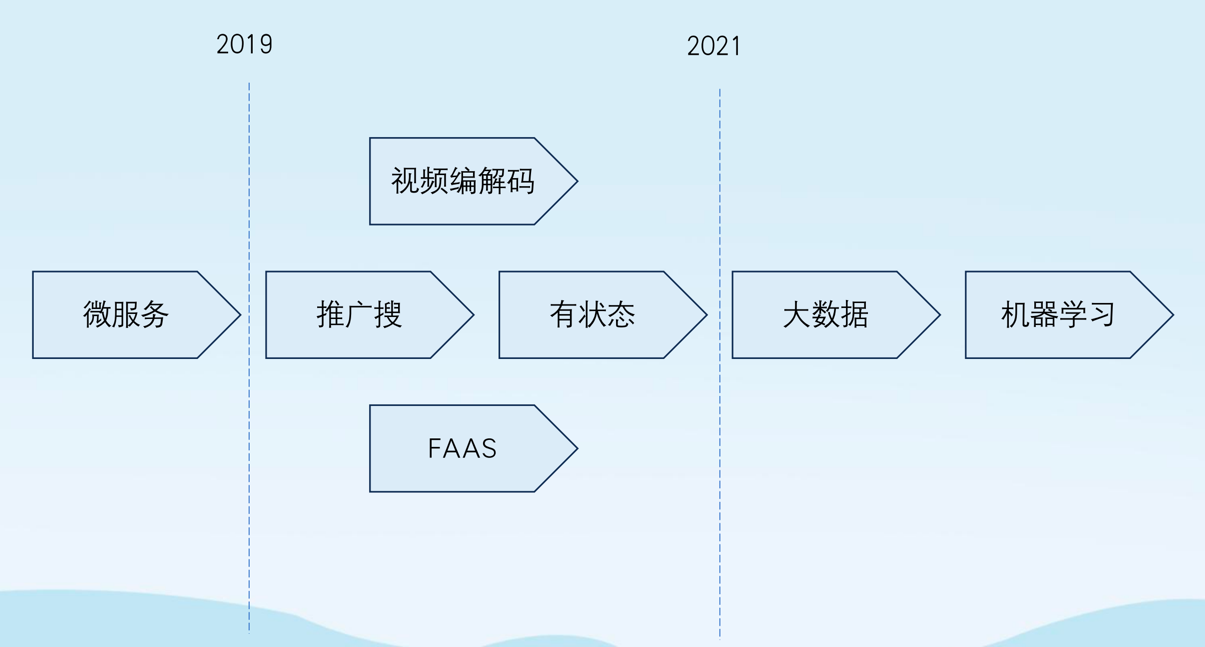

支撑的业务：微服务、有状态服务、大数据、机器学习等。
单集群规模：2w节点、100w Pod。
性能：单Scheduler实例高峰调度吞吐2k+ pods/s，多(3)实例4k+ pods/s。（实例数越多，冲突会更多，吞吐可能会下降。）
在离线资源流转达到从周级别到分钟级别的优化。
资源利用率
- CPU利用率微服务常态60%+, 推广周40%左右(需要微拓扑绑定NUMA,无法shareCPU)。
- 7W张GPU卡，利用率95%以上。

Part 04: 未来工作

已经开源：持续投入(非KPI项目)、合作共建、丰富功能和完善文档。

时间表：

2024 Q1：实时数据接入、文档完善。
2024 Q2：资源预留。
2024 Q3：重调度、丰富Unit对象。
2024 Q4：多队列资源管理、DRF、FairShare等。

总结

Godel Scheduler通过两级框架实现乐观并发和统一调度
Dispatcher负责排队、分发和节点分区
Scheduler执行具体调度和抢占决策
Binder处理冲突检查、抢占操作和应用绑定
内部实践中展示高性能调度吞吐量
未来工作包括开源、社区维护和功能丰富化
发展方向涵盖资源预留、重调度和队列管理
