KCD 2024 SHANGHAI - 01 Katalyst & NRI
01 - 基于NRI实现精细化且可拔插的容器资源管理 - 曹贺, 任强
Katalyst 简介

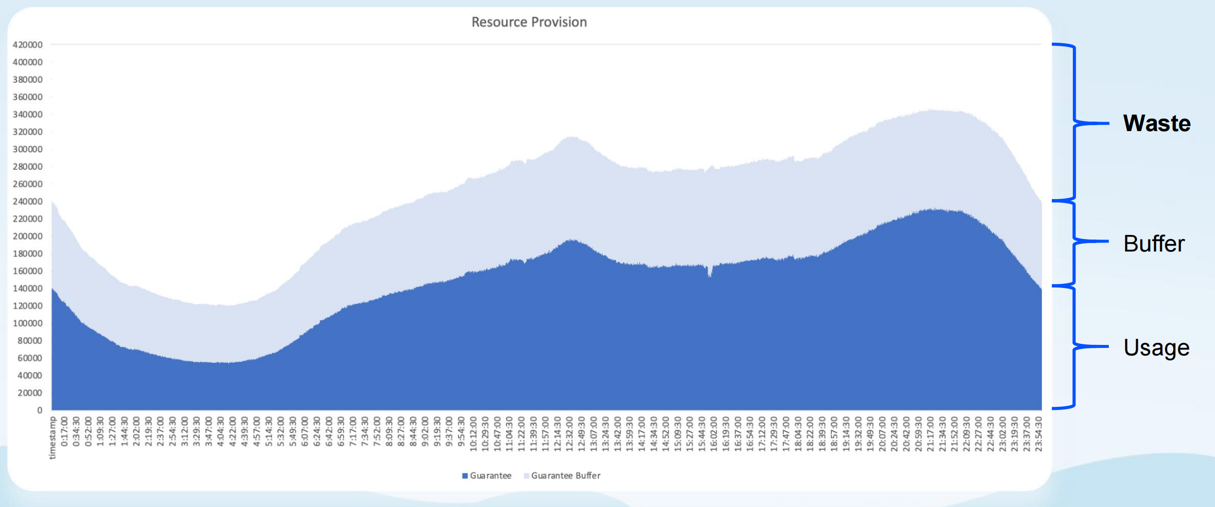

Kubernetes资源规划的挑战
- 在线业务的资源利用率呈现潮汐现象，夜间的资源利用率又非常低
- 用户倾向过度申请资源以保证服务的稳定性，造成资源浪费
resource_provision
在离线混部
在线业务和离线作业对资源的使用模式天然是互补的:
- 在线业务重CPU和RPC时延
- 离线作业重内存和吞吐
resource_provision_2

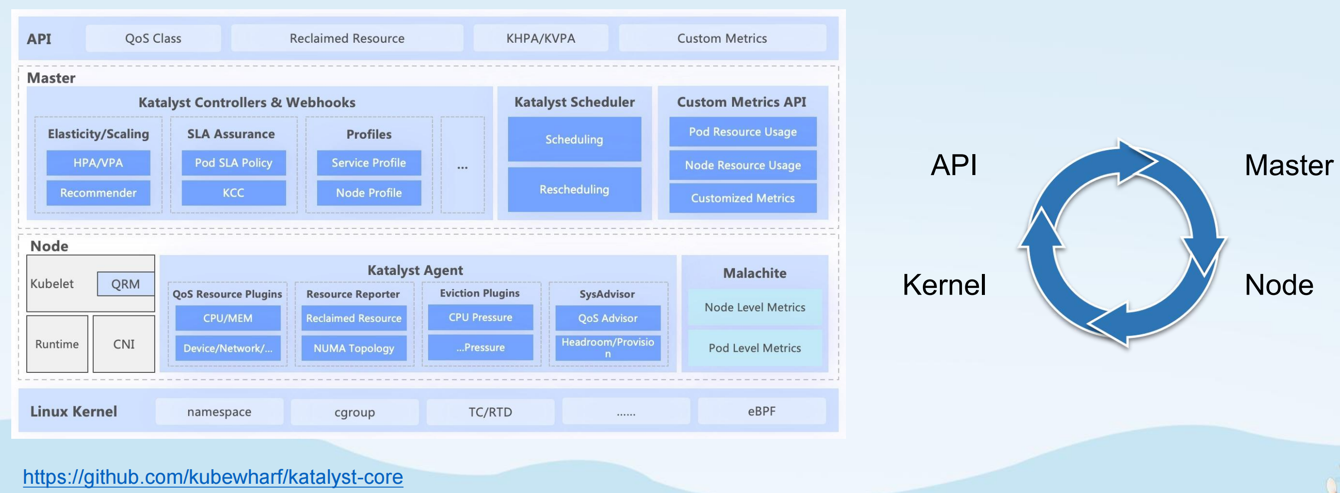

资源管理系统 Katalyst
旨在为运行Kubernetes之上的工作负载提供更加强劲的资源管理能力
katalyst
Katalyst 插件化的资源管理机制
精细化的资源管理策略

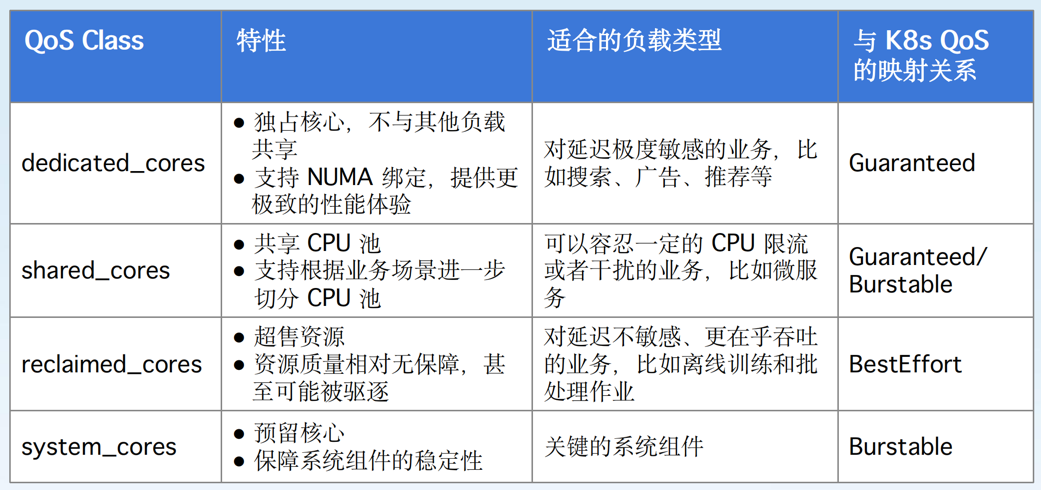

qos_class
- 4种扩展的QoS级别：
- 表达了服务对资源质量的要求
- 以CPU为主导的维度来命名
- 更多QoS Enhancement
- NUMA 绑定
- NUMA 独占
- 流量分级
- …

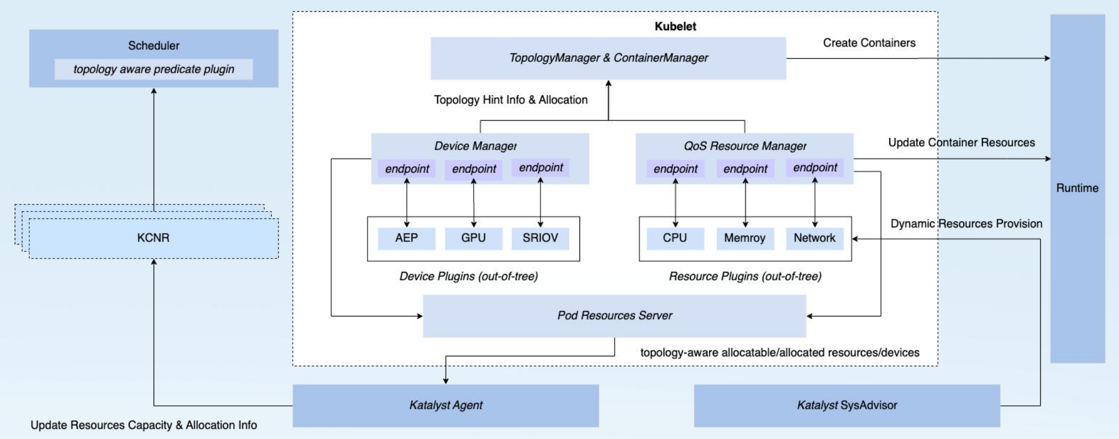

QRM框架: 使kubelet的资源管理策略可扩展
- QoS Resource Manager
- 提供插件化的资源管理能力
- 与Topology Manager集成以实现NUMA亲和
- 在容器运行的过程中，动态调整其资源分配
- QoS Resource Plugin
- 定制对容器的资源分配策略
参考了原生Device Manager的特性， Katalyst 侵入式地修改了Kubelet，实现了 QoS Resource Manger（QRM） 对 Kubelet 中自带的 CPU Manager 与 Memory Manager 进行了替换，
以实现更细粒度的动态资源管理，并通过与 Topology Manager 集成实现了 NUMA 亲和的资源管理。

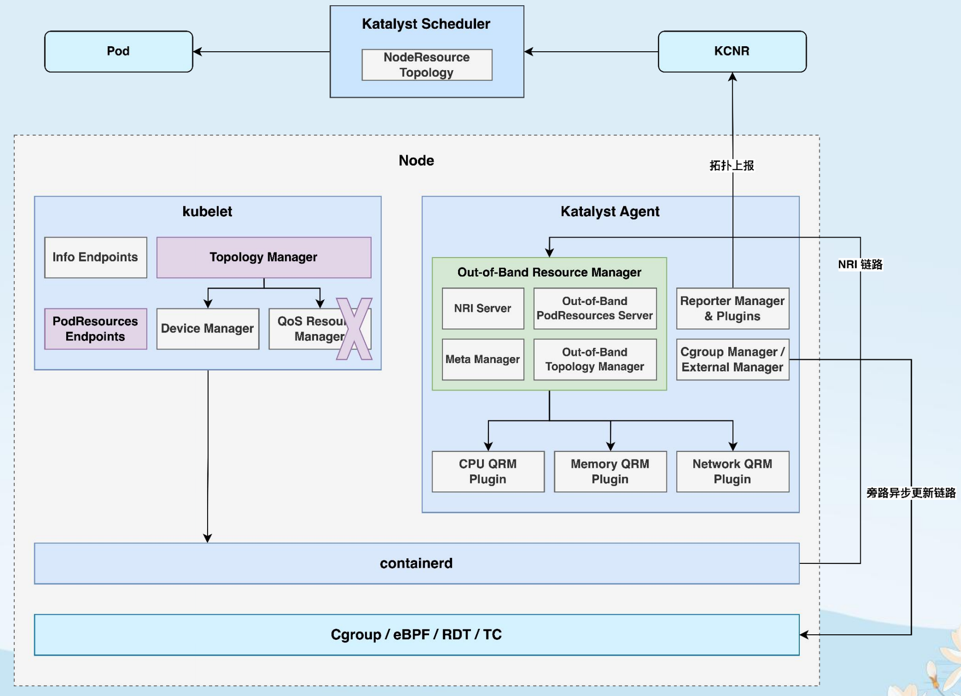

ORM框架: 将QRM框架从kubelet中解耦
ORM: Out-of-Band Resource Manager
- 两种模式
- NRI 模式
- 旁路异步更新模式(Bypass 模式)
- 支持NUMA亲和
- 带外的Topology Manager
- 带外的PodResourcesServer：
- 由于原生的PodResourceAPI不可用，Reporter Manger模块从带外的PodResourcesServer获取真实的资源信息，上传到KCNR供调度使用。
- Katalyst Agent 以NRI插件的方式在节点上作为独立的进程运行，在其中实现了 Out-of-Band Resource Manager，复用了先前 QRM 框架中的部分插件。
- Containerd 调用 NRI 插件，并通过 NRI 与容器运行时通信，实现动态的容器资源管理的策略，与先前的实现机制相比具有更好的可扩展性与可插拔性。
- 对于不支持NRI的容器运行时，Katalyst Agent 提供了旁路 异步更新模式，对于containerd低版本，在启动容器后异步注入cgroup配置，实现资源管理策略。
NRI机制简介
Kubernetes QoS资源管理目前社区的一些实现方式
NRI节点细粒度资源管理利器
- NRI是一个CRI运行时插件扩展管理的通用框架，可以适用于Containerd，CRI-O等容器运行时
- NRI为扩展插件提供了跟踪容器状态，并对其配置进行有限修改的基本机制。(资源配置、环境变量、annotation)
- NRI插件是运行时无关的，可以适用于Containerd，CRI-O等容器运行时
- a. 方案一 CRI proxy (Intel)：hook相应的容器/Pod事件，对原生组件有侵入性修改。
- b. 方案二 Node Agent：异步更新，时效性不高。
- c. 方案三 katalyst (Kubelet增强机制)：调用plugin agent，时效性高。但对上游kubelet侵入修改。
NRI插件运行机制
-
以下两种运行方式:
- NRI插件作为一个独立的进程，通过NRI Socket与Runtime通信，可以部署为DaemonSet
- NRI插件作为预编译的二进制文件，放置在指定路径下由Containerd发起调用(类似CNI，一次性加载) 。
-
Hook事件
- Pod Event: RunPodSandbox, StopPodSandbox, RemovePodSandbox
- Container Events: CreateContainer, StartContainer, StopContainer, UpdateContainer, RemoveContainer, PostCreateContainer, PostStartContainer, PostUpdateContainer
-
主动发起
- stub.UpdateContainer()
NRI在Katalyst中的应用

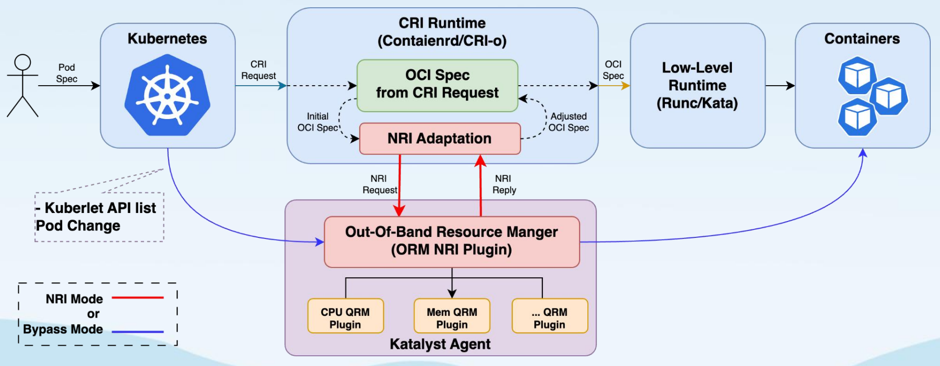

NRI Enhanced ORM in KataLyst
- Katalyst Agent作为一个NRI插件，从Containerd获取Pod/Container事件
- RunPodSandbox，CreateContainer，RemovePodSandbox
- 旁路模式与NRI并存，适配低版本的Containerd环境
- 复用QRM插件机制，降低迁移成本
- Reconcile机制通过NRI UpdateContainer() 更新容器资源
社区建设
-
Github仓库： kubewharf/katalyst-core containerd/nri containers/nri-plugins
-
相关 KubeCon 演讲：
